先進(jìn)高強(qiáng)鋼彩涂鋼板
作為建筑用鋼，基于成本考慮和非沖壓性的要求，采用普通CQ鋼種進(jìn)行全硬或半全硬處理提高屈服強(qiáng)度一直是建筑用彩涂鋼板鋼種開發(fā)的首選，但對加工成型性要求高，全硬工藝就不能滿足高強(qiáng)度、低屈強(qiáng)比鋼種生產(chǎn)要求。
寶鋼采用HSLA(低合金高強(qiáng)度)工藝開發(fā)了250MPa、280MPa、300MPa、350MPa、420MPa不同等級的高強(qiáng)度、低屈強(qiáng)比鋼種，滿足了用戶對不同鋼種性能的要求。例如浦東國際機(jī)場二期航站樓屋面務(wù)板就使用了寶鋼TS55GD+AZa.7-手的熱被整鮮氧來形金板?；鍏^(qū)服強(qiáng)室、運(yùn)停車制在280-340MF2和285~34%-保證了長意和主樓面板大跨度連續(xù)正反弧良好的加工成型性能和良好的板型。如圖所示浦東機(jī)場二期航站樓屋面外板。
近年來國內(nèi)外彩包涂層鋼板市場對高強(qiáng)，高制、具有良好成型性能的彩色涂層鋼板產(chǎn)品需求顯著提高。同時(shí)對成本控制要求也不斷增加。封對于式。寶鋼成功開發(fā)出具有高強(qiáng)、高鋼特性、強(qiáng)度不小于450MPa、斷裂延伸(El)不小于10%的系列先進(jìn)高強(qiáng)鋼彩色涂層鋼板產(chǎn)品表。寶鋼先進(jìn)高強(qiáng)度彩色涂層明板產(chǎn)品包括復(fù)相相鋼(CP.complexphasesteel)系列和雙相鋼(DP，dualphasesteel)系列，先進(jìn)高強(qiáng)鋼主要利用相變強(qiáng)化的原理，可在不增加或少增加成本的前提下，獲得就有高強(qiáng)、高韌特性、加工成型性能和板型良好的先進(jìn)高強(qiáng)彩色涂層鋼板產(chǎn)品，更好的滿足了用戶對不同鋼種性能的要求。

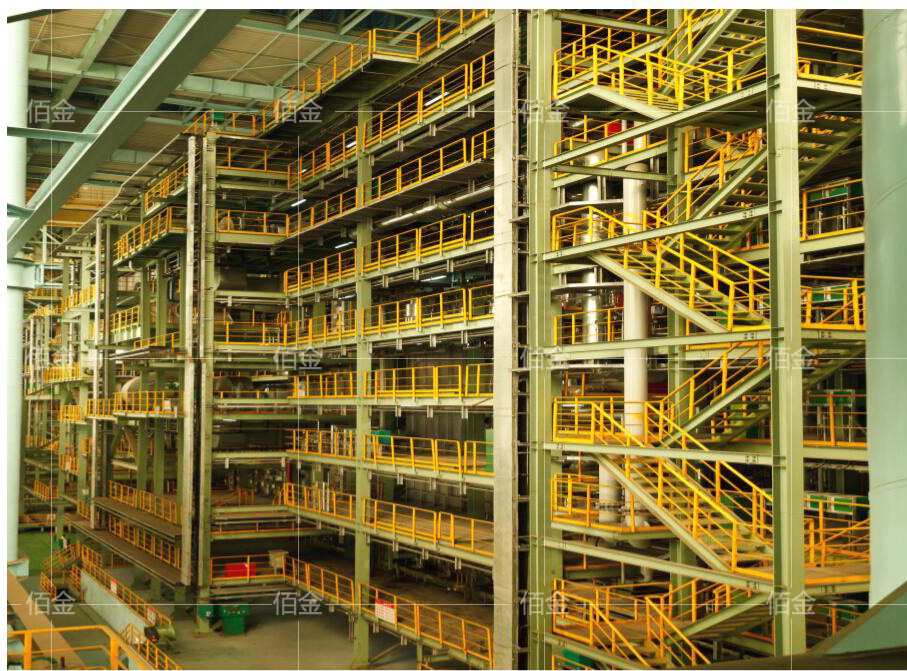

高強(qiáng)鋼專用線爐子核心設(shè)備實(shí)物照片
寶鋼開發(fā)的先進(jìn)高強(qiáng)彩涂新產(chǎn)品受到用戶歡迎，壓型加工正常，風(fēng)揭試驗(yàn)在寶鋼某用戶試驗(yàn)室完成，該用戶對壓型鋼板風(fēng)揭強(qiáng)度的要求是大于4.0kPa.寶鋼先進(jìn)高強(qiáng)的HCS00-550CPD鋼板，當(dāng)風(fēng)壓至達(dá)到2.5kPa持續(xù)保持風(fēng)壓30s時(shí)，觀察鋼板表面有發(fā)生塑性變形，當(dāng)風(fēng)F到6.0kPa時(shí)，壓型鋼板在螺釘緊固處發(fā)生破壞，螺釘孔擴(kuò)大，鋼板被撕裂，鋼板從螺釘頭部脫釘完好保持在檁條上。同等工況條件下，寶鋼TS350GD彩涂鋼板抗風(fēng)揭強(qiáng)度為4.19kPa.0.52度寶鋼TS50GD的PBR1026樂型鋼板極限破壞風(fēng)壓值為3.96kPa.
寶鋼的先進(jìn)高強(qiáng)度彩涂鋼板不僅可以滿足壓型鋼板的加工要求，而且在抵抗大風(fēng)等危害天氣體現(xiàn)其高強(qiáng)的優(yōu)勢。
